[DAP, DAsP] 1-1-3 전사아키텍처 참조모델
1.참조 모델 정의
참조 모델 개념
참조 모델(Reference Model)은 아키텍처 구성 요소를 식별하여 표준화한 것으로 기관이나 기업 의 전사아키텍처를 수립할 때 참조하는 추상화된 모델이다.
참조 모델은 다양한 관점을 충족시킬 수 있도록 시스템에 대한 개념적인 모델을 추상화하고, 구성 요소를 재사용 가능한 방식으로 생성하여, 여러 기업이 사용할 수 있도록 한 것이다.
전사아키텍처에서는 비슷한 특성이 존재하는 산업군마다 정의된 참조 모델을 활용하도록 추천하 는데, 각 기업은 동종의 참조 모델을 참조하여 고유의 아키텍처를 구성할 수 있다. 이러한 참조 모델 중 잘 알려진 것은 국방, 공공 참조 모델이다.
아키텍처별 참조 모델
- 업무 참조 모델 (BRM, Business Reference Model)
- 데이터 참조 모델 (DRM, Data Reference Model)
- 서비스 참조 모델 (SRM, Service Reference Model)
- 기술 참조 모델 (TRM, Technical Reference Model)
- 성과 참조 모델 (PRM, Performance Reference Model) 등
참조 모델 현황
- 성과 참조 모델 : 정보화 성과의 측정을 위한 항목과 지표 및 방법을 제시
- 업무 참조 모델 : 업무아키텍처의 기준, 아키텍처 대상 기관의 사업 또는 업무 등을 전체적으로 분류하고 정의
- 서비스 참조 모델 : 응용아키텍처의 기준이 되며, 응용 서비스의 기능을 분류하고 정의
- 데이터 참조 모델 : 데이터아키텍처의 기준이 되며, 기관 간에 교환되는 주요 데이터 요소를 분석하여 이를 정의 하고 표준화
- 기술 참조 모델 : 기술아키텍처의 기준이 되며, 정보기술을 분류 및 식별
참조 모델 사례
업무 참조 모델
업무 참조 모델은 특정 기관의 독립적인 업무 기능을 중심으로 정의한 참조 모델
업무 참조 모델은 조직과 무관한
기능 위주의 접근이며,
다른 아키텍처를 정의하는 기준으로 활용될 수 있다.
정부의 업무 참조 모델은
정책 분야, 정책 영역, 대기능, 중기능, 소기능 등으로 분류하고 있는데,
일반 기업의 업무 참조 모델은 흔히
사업 영역, 업무 영역, 업무 기능 등으로 분류하고 있다.
서비스 참조 모델
서비스 참조 모델은 업무 수행과 목표 달성을 지원하는 서비스 요소를 분류하기 위한
기능 중심의 평가 지향적 참조 모델이다.
공공 부문의 애플리케이션 서비스에 대한 식별을 통하여
업무와 서비스의 연계 및 재사용을 촉진하고 중복 개발을 방지하기 위한 것으로, 업무 및 조직에 독립적인 표준 서비스 분류 체계
재활용을 촉진하기 위한 서비스 분류 체계를 제공
정부 기관 업무 지원 컴포넌트에 대한 단일화되고 통합된 분류 체계를 제공
업계와 정부 간의 컴포넌트 개발, 축적, 유통의 활성화를 촉진하며, 복잡, 다양한 정부 부처 응용 서비스를 용 이하게 식별할 수 있도록 하기 위한 것이다.
서비스 참조 모델은 여러 개의 서비스 영역으로 구분된다. 각 서비스 영역은 여러 개의 서비스 유형으로 구성되며, 서비스 유형은 서비스 컴포넌트로 분류된다.
기술 참조 모델
업무와 서비스 구성 요소의 전달과 교환, 구축을 지원해 주는 표준, 명세, 기술 요소를 기술.
업무를 지원하는 응용 기능을 구현하는 데 필요한 정보 기술 및 표준들을 분류하고 정의한 체계
공통의 정보 기술 기반을 수립하고 기업의 정보 기술을 표준화할 수 있도록 한다.
각 기업은 이를 통하여 기술 및 응용 서비스의 재사용을 제고
업무 및 응용 서비스의 안전한 교환 및 전달을 위한 기반 환경을 구축
정보 기술 간의 상호 운용성 확보를 지원하여 정보 기술 성능과 투자의 최적화를 추구
특성상 다양한 산업군 및 기업에 바로 적용할 수 있기 때문에 구축하기 용이하고 기대 효과가 커서 가장 먼저 적용 가능한 영역
기술 참조 모델의 수립은 시스템 구축 시 사용할 기술에 대한 표준 프로파일을 분류하는 데 활용 가능하다. 시스템 관리 시
정보 자산을 분류하는 데 활용 가능하고,
시스템 통합 시 정보시스템 간의 유사성을 판단하는 기준 항목으로 활용 가능하다.
데이터 참조 모델
범정부 DRM 프레임워크와 개별기관 데이터아키텍처의 관계
데이터 참조 모델은 기관 간의 공통 정보 파악과 활용을 지원하기 위한 모델
기관 간의 정보 공유 및 데이터의 표준화, 재사용을 지원하기 위한 범정부 데이터 분류 및 데이터 표준화와 관리를 위한 기준과 체계를 정의
범정부 데이터 모델
범정부에서 구축 및 활용하고 있는 데이터를 식별하고 데이터 영역 간의 관계를 도식화한 것
개별 기관은 범정부 데이터 모델을 참조함으로써 범정부에서 구축 및 운영되고 있는 데이터에 어떤 것이 있는지를 확인
데이터 분류
데이터에 대한 분류 기준을 정의
범정부 데이터 모델의 데이터들은 데이터 분류에 따라 그룹핑
데이터 구조의 데이터 요소는 데이터 분류 체계에 매핑
데이터 분류 체계를 활용 함으로써 좀 더 용이한 데이터 관리 및 검색이 가능
데이터 구조
범위 내의 모든 데이터 요소와 요소의 소유주, 표준화 항목 정의, 요소 간 관계 및 정보를 저장
구축 및 활용하는 데이터 요소에 대한 표준화 항목과 가이드를 제시하고, 궁극적으로는 주요한 표준 데이터요소를 등록하여 이를 공유 및 재사용할 수 있도록 한다.
데이터 교환
데이터 요소의 교환을 위하여 교환 대상 정의 및 메시지 구조, 메시지 방식을 제시하고 교환 내역 을 관리
데이터 교환에서 정의한 데이터 교환 패키지를 통해서 데이터 요소를 참조/재사용
데이터 관리
데이터 품질, 표준화, 보안 등의 유지를 위한 데이터 관리 정책 및 규칙, 프로세스, 조직 구조를 정의
성과 참조 모델
성과 참조 모델은 정보화 성과 관리를 위한 구성 요소와 관계를 정의한 것
정보화 성과 제고 및 정보화 사업 품질 향상을 위한 기본 틀을 제공
성과 참조 모델의 도입을 통하여 정보화 사업 의 성과 정보 생성을 지원, 의사결정을 향상
정보화 사업의 입력, 과정, 출력, 최종 성과 간의 인과 관계를 명확히 하여 계층별 성과의 연계를 증진
정보화 사업의 성과 를 가시화, 측정, 통제, 관리함으로써 정보화 사업의 개선 가능성을 파악하고 궁극적으로 성과를 증진
성과 참조 모델
: 평가 분류 체계, 표준 가시 경로, 성과 관리 표준 양식으로 구성
1)평가 분류 체계는 표준화된 평가 지표 개발 및 성과 관리를 위한 기본 틀(분류 체계 및 지표 사례)로서, 평가 영역, 평가 항목, 평가 그룹, 평가 지표로 구분
2)표준 가시 경로란 평가 그룹 및 평가 지표 간 관계 를 도식화한 것으로, 정보화 사업의 IT 성과가 서비스 품질, 고객 만족 등의 업무 성과에 기여하는 과정을 파악
3)성과 관리 표준 양식은 공공 기관에서 성과 참조 모델을 활용하여 평가 및 성과 관리를 하기 위한 표준 양식
참조 모델 활용
참조 모델은 다양한 용도로 활용될 수 있으며, 용도에 따라 효과도 달라진다. 참조 모델은 정부기 관과 같이 중앙 부처가 산하기관에 참조 모델을 적용하거나, 기업군의 성격을 가지는 기업의 지주회 사나 계열사가 하위 기업에 적용하는 것을 제외하고는 일반 기업이 참조 모델을 업무에 적용하는 것 은 아직 일반화되어 있지 않다.

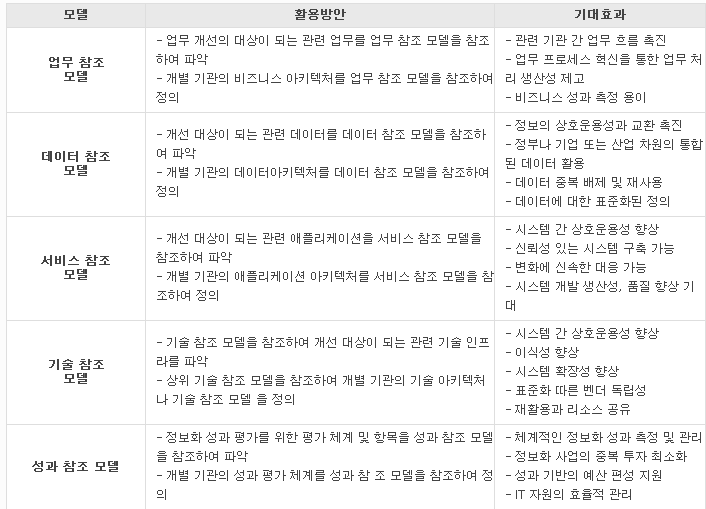

그러나 기술 참조 모델의 경우, 기업 전체의 기술 환경을 이해하는 논리적인 틀로 받아들여 기술 아키텍처의 현황 진단과 목표 아키텍처를 정의하는 작업의 분류 체계로 잘 활용되고 있다. 참조 모델 별로 활용 방안과 기대 효과는 [표 1-1-5]와 같다.
기업의 데이터아키텍처 담당자는 데이터아키텍처를 정의할 때 전사아키텍처와의 통합성 및 연계 성은 물론 상위 기관 또는 산업별 데이터 참조 모델을 참조해야만 정보의 상호운용성과 교환을 촉진 할 수 있고, 데이터 중복 배제 및 재사용 증대 등의 데이터아키텍처 구축 효과를 얻을 수 있다.
